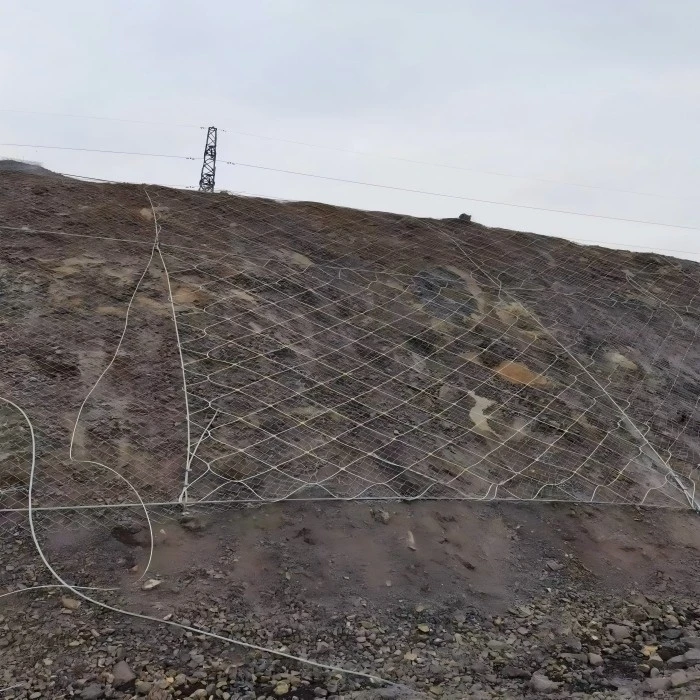

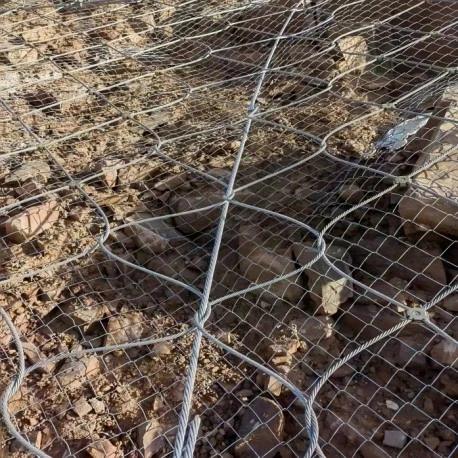

I sistemi di protezione attiva contro la caduta massi sono costituiti da reti in fune metallica (ad esempio D0/08/300), cavi di supporto, barre di ancoraggio e funi di cucitura. Questi sistemi applicano una tensione attiva alla superficie del pendio per limitare il movimento della caduta massi, inibire l'erosione e la scheggiatura e rinforzare gli ammassi rocciosi instabili. A seconda della configurazione, i sistemi di protezione attiva contro la caduta massi raggiungono una durata di servizio compresa tra 30 e 50 anni con rivestimento standard zincato a caldo-.
Parametri tecnici
|
Componente |
Specifica |
Dettagli |
|
Rete in fune metallica (modello D0/08/300) |
Dimensione maglia: 300×300 mm (diamante); Diametro del filo: Φ8,0 mm; Resistenza alla trazione: maggiore o uguale a 1770 MPa; Forza di rottura del filo singolo: maggiore o uguale a 40 kN |
Dimensioni del pannello: 4 m × 4 m; Materiale: fune in acciaio zincato a caldo- |
|
Rete metallica in acciaio (SO/2.2/50) |
Diametro del filo: Φ2,2 mm; Dimensione maglia: 50×50 mm |
Dimensioni del pannello: 2,6 x 10,2 m; Materiale: filo di acciaio zincato |
|
Fune di sostegno orizzontale |
Φ16 mm (costruzione 1×19) |
Forza di rottura Maggiore o uguale a 120 kN |
|
Fune di sostegno verticale |
Φ12 mm (costruzione 1×19) |
Forza di rottura Maggiore o uguale a 70 kN |
|
Corda per cucire |
Φ8mm |
Stesso materiale della rete principale |
|
Barra di ancoraggio del sistema |
Φ16 mm; Lunghezza: 2,0–4,0 m (più lunga per il terreno) |
Distanza: 4,5 m × 4,5 m; Resistenza allo sfilamento Maggiore o uguale a 50 kN |
|
Energia di protezione |
Inferiore o uguale a 100 kJ (configurazione standard GPS2) |
– |
|
Protezione dalla corrosione |
Zincato a caldo-per immersione (rivestimento di zinco maggiore o uguale a 100 g/m²) |
Vita utile Maggiore o uguale a 30 anni; Galfan Maggiore o uguale a 50 anni; Rivestimento in PE- Maggiore o uguale a 20 anni (luce indiretta) |
|
Pre-tensione (fune laterale) |
10–50 kN |
Assicura il contatto con la superficie del pendio |
Vantaggi del prodotto (dati-supportati)
- Resistenza alla trazione della fune metallica Maggiore o uguale a 1770 MPa, forza di rottura del filo singolo Maggiore o uguale a 40 kN.
- Resistenza all'estrazione della barra di ancoraggio Maggiore o uguale a 50 kN (ancoraggio Φ16 mm, lunghezza 2–4 m).
- Energia di protezione Inferiore o uguale a 100 kJ per il modello GPS2, adatto per eventi di caduta massi di media entità.
- Il rivestimento zincato a caldo-(maggiore o uguale a 100 g/m²) fornisce maggiore o uguale a 30 anni di servizio; Il rivestimento Galfan si estende per una durata maggiore o uguale a 50 anni.
- Forza di rottura della fune di supporto orizzontale Φ16 mm maggiore o uguale a 120 kN, fune verticale Φ12 mm maggiore o uguale a 70 kN.
Applicazioni
Autostrade e tagli ferroviari
Pendii di miniere e cave
Pendii delle infrastrutture comunali
Terrapieni e pareti rocciose alterate
Progetti resistenti alla corrosione-a lungo termine (GTC-65A/B)
Introduzione dell'azienda

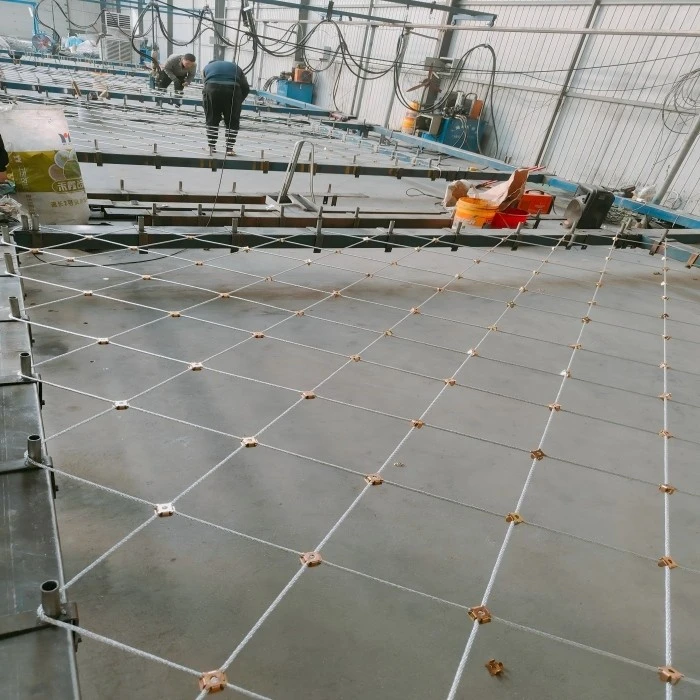

Chengshuai Slope Protection Engineering Co., Ltd. (precedentemente Hebei Xincheng Slope Protection Net Co., Ltd.) è stata fondata nel 2008 con un capitale sociale di oltre 10 milioni di RMB e un'area produttiva di quasi 10.000 m². L'azienda è dotata di linee di produzione automatiche CNC nazionali avanzate per reti di protezione. I suoi prodotti principali includono sistemi di protezione flessibili SNS, barriere per cavi, reti per recinzioni, reti per gabbioni e reti in fune metallica, supportati da capacità di ricerca e sviluppo professionali e da una gamma completa di prodotti.
Domande frequenti
Q1: Qual è la differenza tra GPS2 e GAR2?
R: GPS2 include una protezione a doppio-strato con una rete metallica più una rete metallica in acciaio per piccoli frammenti di roccia. GAR2 utilizza esclusivamente la rete in fune metallica, adatta per pendii di roccia stabili e privi di piccoli detriti.
Q2: Qual è la durata utile dei sistemi di protezione attiva contro la caduta massi?
R: Con il rivestimento zincato a caldo-standard (maggiore o uguale a 100 g/m²), il sistema dura maggiore o uguale a 30 anni. Il rivestimento Galfan garantisce una durata maggiore o uguale a 50 anni, mentre il rivestimento in PE- garantisce una durata maggiore o uguale a 20 anni (luce indiretta).
Q3: Quale modello è adatto per pendii del terreno con piccole cadute di massi?
R: Si consiglia GPS2 o GTC-65A. GTC-65A garantisce fino a 100 anni di durata anticorrosione, ma la sua capacità di rinforzo è pari al 70–80% di GPS2 e non è adatto per blocchi di roccia più grandi di 1 m³.
